]]>引言
近年来，主要受信息娱乐系统，先进的驾驶员辅助系统（ADAS），动力传动系统和车身电子设备的推动，汽车的电气系统越来越复杂。每次性能的提高都需要更快的数据传输速率，由于当今车辆中的各种电子控制单元（ECU）之间需要共享大量的实时数据，车载以太网应运而生。
与同为汽车总线的CAN/LIN低速背板不同，车载以太网需要进行一致性测试，根据IEEE和OPEN 联盟的规定，车载以太网的物理层（PHY）根据速率被分为了百兆车载以太网(100BASE-T1)和千兆车载以太网(1000BASE-T1)。
难点与挑战
不论是100BASE-T1还是1000BASE-T1的测试，都涉及到多台设备协同工作，这对于产品的相互控制进行测试项的配置和数据的读写都有了更高的要求，对于公司的产品丰富度也是一个挑战。
对于自动化测试应用，能够稳定地自动捕获信号是一大挑战，工程师花费了数千小时来学习标准并且创建了自动化、重复性强的一致性测试。这些一致性测试软件可以根据IEEE/OPEN Alliance规范自动执行物理层测试。
车载以太网一致性测试常见测试项有：
l 基本的一致性测试
l 失真测试
l 回波损耗测试
一致性测试的必要性
新串行总线数据速率的更高要求
随着数据速率的提高，数据和时钟线之间愈发严重的偏移越来越难以在并行总线中解决，工程师们给出的解决方案是使用快速串行通道。
较新的串行总线结构正在迅速取代高速数字系统的并行总线结构，这些协议配有嵌入式时钟，可以实现简单路由以及每个引脚更高带宽的目标。
然而，这些串行互连也遇到了一些自身的问题，为了保持与较早的并行总线相同的总带宽，新串行总线需要增加其数据速率。
物理层元器件的影响不可忽视
随着串行互连的数据速率增加，从 0 逻辑电平到 1 逻辑电平的数据瞬变上升时间变短。这种较短的上升沿在传输线的阻抗不连续处会造成很大的反射，从而使远端的眼图效果变差。因此，在设计电路时不能再忽略物理层元器件如印刷电路板走线、连接器、电缆和集成电路封装带来的影响。
实际上，在很多情况下，芯片的速度已经快到使得物理层器件成为瓶颈。为了在整个通道中保持信号完整性，各种串行总线中大量使用了拥有良好的共模抑制比的差分电路。但与此同时，差分传输线加上高速数据的微波效应让工程师对新的设计和验证工具提出了需求。
我们迫切地需要一个测试测量解决方案，以便对高速数字互连中看到的复杂微波特性进行简单的表征，一致性验证应运而生。
车载以太网中更为严格的传输要求
与传统工业以太网相比，车载以太网仅需要使用1对双绞线，而工业以太网则需要多对，线束较多。同时，工业以太网一般使用RJ45连接器连接，而车载以太网并未指定特定的连接器，连接方式更为灵活小巧，能够大大减轻线束重量。
除此以外，车载以太网物理层需满足车载环境下更为严格的EMC要求，对于非屏蔽双绞线的传输距离需达到15m（屏蔽双绞线达40m）。面对如此严格的传输要求，业界统一了接口标准，也就是车载以太网物理层一致性验证的标准。
以太网控制器和物理介质连接的模块叫做物理层，在出厂之前，制造商必须验证以太网接口的一致性，确保接口的正确的电气性能。
不满足规范要求的产品可能会导致车载以太网信号质量恶化、通信异常，或导致严重EMC问题。
对于芯片供应商，满足IEEE/OPEN联盟标准要求是其产品进入市场的准入门槛；对于OEM厂商的ECU产品开发周期漫长，符合规范的PHY芯片可以有效加快产品投放速度，芯片再集成到ECU后，也需要进行一致性测；对于整车厂商，为了保证整车的电子性能，同样对ECU产品中车载以太网单元有严格的一致性测试验证需求。
车载以太网物理层验证概述
优米网官方下载苹果版提供的车载以太网电气一致性分析解决方案可以自动化进行电气测试，从而节省宝贵的测试时间。
如何正确搭建测试环境、被测件（DUT：Device under test）应该发出怎样的测试码型、怎么通过与测试指标中给出的极限值进行对比来分析测量结果……这些都是需要解决的问题。
优米网官方下载苹果版推出的车载以太网电气一致性分析方案，包括：
– 用户可以执行单项或多项测试：
– 展示如何将示波器和被测设备连接；
– 为每个测试项目自动设置示波器；
– 显示已执行测试的每个项目的详细信息和通过标准；
– 可创建 HTML 或 XML 测试报告。
其中失真、MDI回波损耗、MDI模式转换和功率谱密度（PSD）测试还需要使用一些额外的仪器。在失真测试中需要用到信号发生器，在回波损耗和模态转换中需要用到矢量网络分析仪，在功率谱密度测试中，为了提高测量的精度，可以选择使用频谱分析仪来进行测试。
一致性测试的测试项目繁多，工程师往往不明白为什么要测试某些项目，更搞不明白这些项目差了一点会对产品的性能产生什么影响。
比如传输衰落(droop)，要求500ns内的电压衰落在45%以内，但如果测试的结果是传输衰落为46%，怎么办？
由于一致性测试要求的测试项目很多，在产品的开发调试阶段，往往会更关注一些关键测试项目，如数据率、抖动测量，SDS7000A系列示波器支持进行单项测试并生成测试报告。
幅度测试：
传输衰落测试测量了500ns内的电压峰值衰落，反映了电压驱动能力。支持频率和抖动测试，通过使被测件重复传输{+1，- 1}数据符号序列，来测试PHY发送时钟频率，并从中计算出MDI上信号的时间间隔误差。
传输失真测试：
使用优米网官方下载苹果版的SDG系列任意波形发生器来对干扰信号进行校准并将其添加到DUT发送的信号中。引入干扰信号后通过示波器对差分输出信号用任意相位进行采样，并使用标准参考中提供的MATLAB代码处理任意2047个连续采样的点来确定传输失真。该项测试反映了差分信号的抗干扰能力。
回波损耗测试：
该项测试需要用到矢量网络分析仪，鼎阳的一致性测试软件支持示波器控制矢量网络分析仪进行自动化测试。此测试项主要是验证在MDI接口处因阻抗不连续造成的信号反射是否符合标准要求，所以测试夹具和被测样件之间的“链路”的品质对测试结果的影响很大。
操作步骤

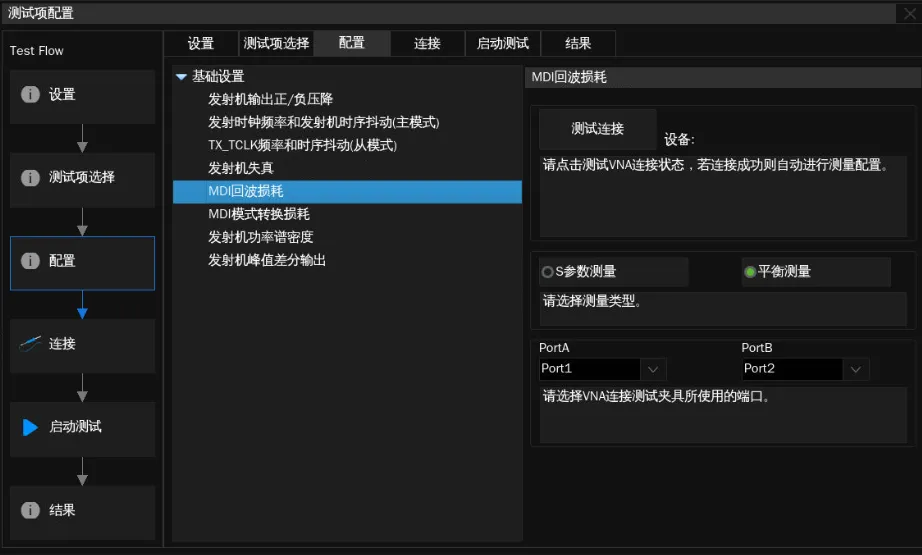

第一步：选择要进行的测试项。
可以选择同一协议测试中的全部测试项，也可以指定单个测试项目。也可以将测试和配置保存为配置文件以便之后重新调用，这样有助于提升测试速度，也有助于验证之前的测试结果。
如需选择测试标准和测量类型，可以通过配置中的按钮进行选择。

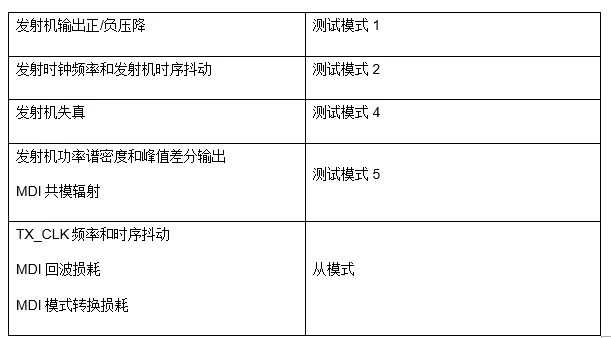

100BASE-T1测试模式对应表

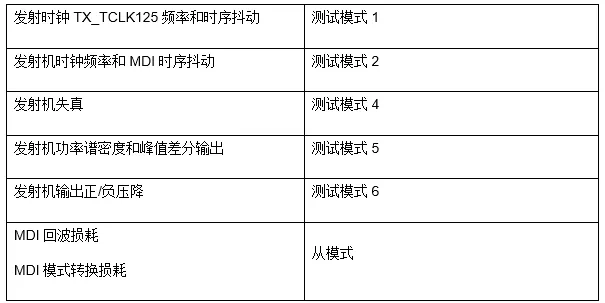

1000BASE-T1测试模式对应表

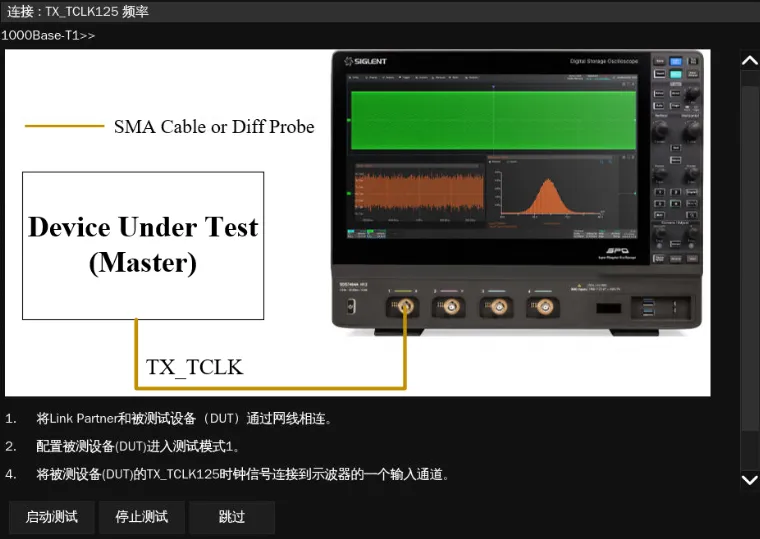

第三步，根据接线图搭建测试环境。
一致性测试支持使用差分探头和SMA进行测试并且搭配有不同的连接方式指引，可以满足更丰富的测试环境。连接图中包括了DUT、线缆以及在不同测试项中使用到的矢量网络分析仪等仪器。
当同时进行多项测试需要更改连线时，连接方式会以弹窗的形式弹出提示更改连线和测试模式并显示相关的连接图。
第四步，查看结果并生成报告。
在完成测量和计算后，示波器将会将计算结果呈现出来，不仅显示被测件在特定的测试中是否合格（pass/fail），还给出了该产品超出或者距离合格标准的余量。

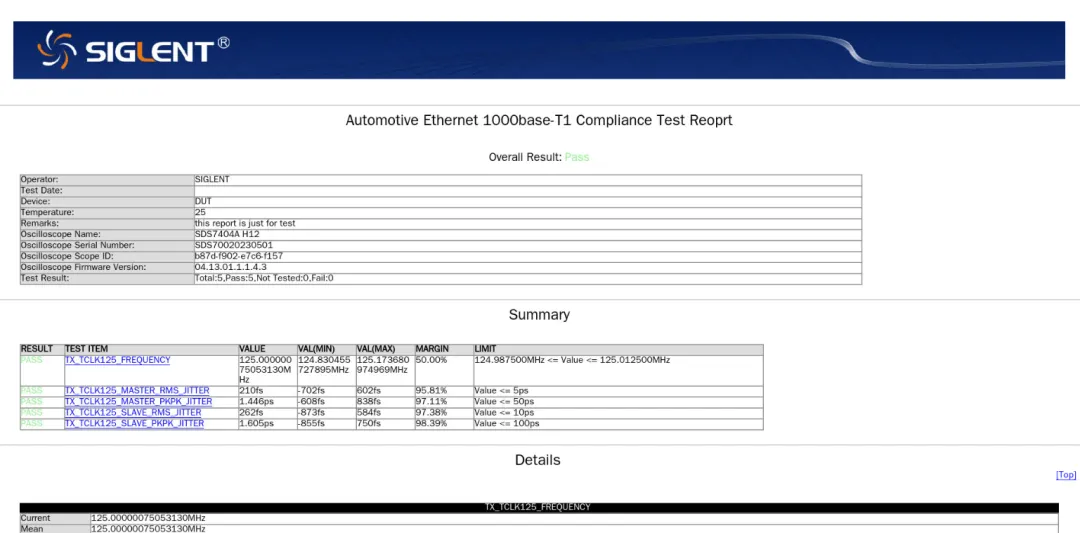

可以将测试报告以HTML或者XML的格式导出，报告中会记录每项测试的细节，包括峰峰值、标准差、统计次数和平均值。
一致性测试的共性问题
如何将信号引入示波器
对于绝大部分一致性测试方案，都需要使用夹具和测试线缆、探头将信号从DUT引到示波器中。对于有些串行数据，在测试不同项目时需要改变夹具的连接方式，有时还需要用到多块夹具共同作用。测试夹具能够根据规范要求布置电路和阻抗匹配，为DUT提供合适的连接接口，同时也为示波器探头提供合适的探测点。
事实上，在不进行一致性测试，譬如调试信号时，也可以使用夹具来将信号引到示波器。不论是哪种一致性测试，都会有一部分来测量差分对的电气特性，负责这一部分的夹具就是将难以用示波器探头测量的线缆引导了夹具的测试线缆和探头接口中，可以通过这种方式来测量线缆中差分对的信号。
被测设备发包
一致性测试的难点之一是发包问题。一致性测试是一种强制性测试，必须要发出规定的波形去测试才能得到标准中的结果，如果每个人都按照自己的工作信号来进行测试，那就找不到“一致性”的标准了。
对于各类主流的网卡芯片，可以通过修改相关寄存器或使用芯片厂商提供的发包工具来控制发包，从而控制被测件发出对应的波形进行测试，所以几乎每种被测件都有自己独特的发包方式。
配置指南

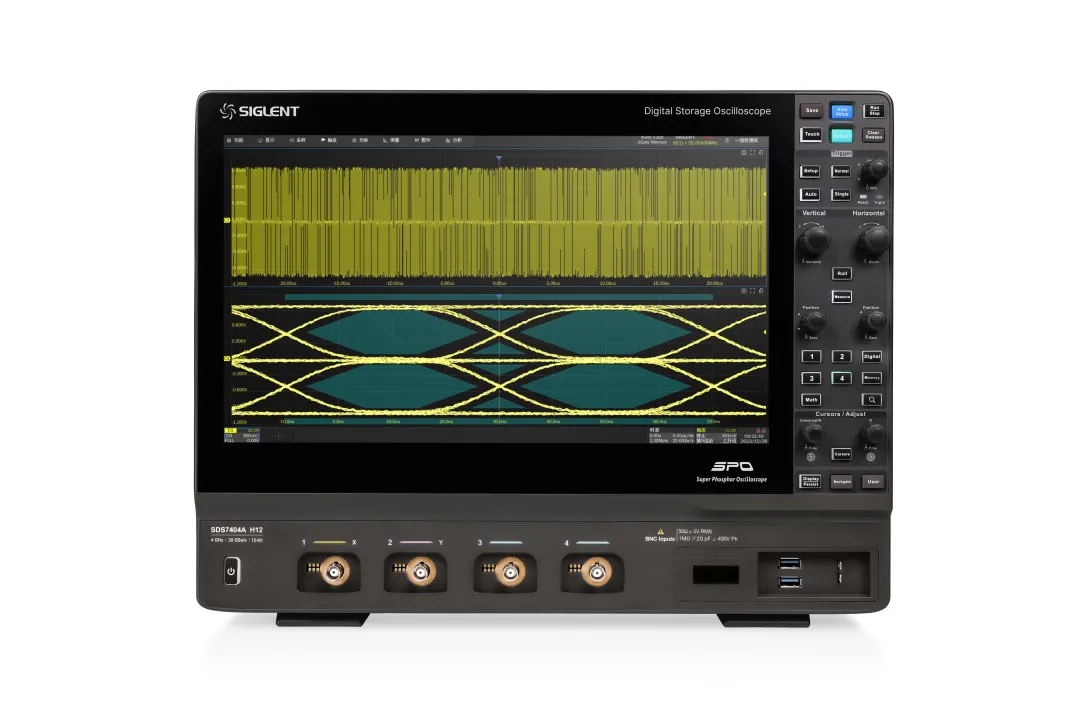

SDS7000A-CT-100BASE-T1/ SDS7000A-CT-1000BASE-T1目前仅支持鼎阳SDS7000A系列示波器，根据不同的测试需求需要使用额外的硬件。
下表列出了规范的最低要求，同时列出了优米网官方下载苹果版为该类测试提供的相应的测试测量仪器。

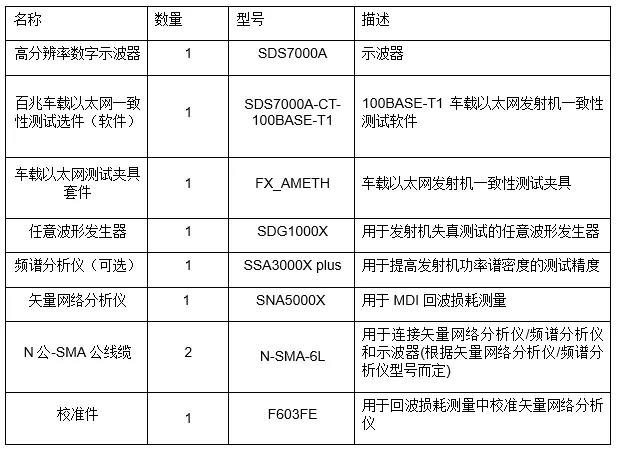

完全符合100BASE-T1标准的最低配置订单实例

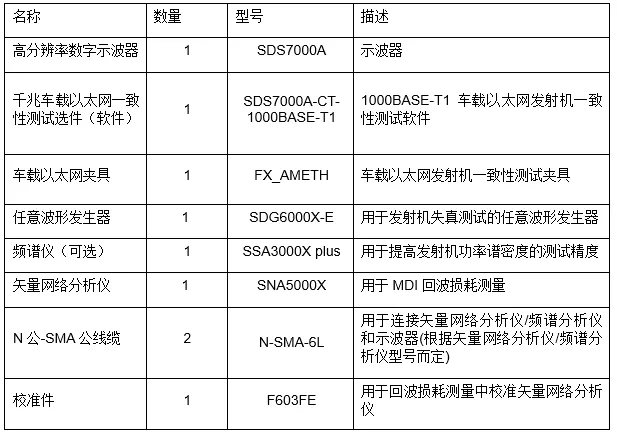

完全符合1000BASE-T1标准的最低配置订单实例
-END-
作者丨优米网官方下载苹果版 张贺阳
The post 一文读懂：车载以太网一致性测试解决方案 appeared first on Siglent Website.
]]>The post 总线协议触发与解码解决方案（一） appeared first on Siglent Website.
]]>概述
当前，世界各国都在大力发展新能源，各行业的发展方向已明显转向智能化、数字化、网络化和节能化。随着电子产品功能的不断丰富，为了满足这些电子设备间的通信需求，多种总线协议应运而生，常见有I2C、CAN、LIN、 FlexRay、CAN FD、SENT、USB等协议，这些协议使得不同设备之间能够高效地交换信息，促进了整个系统的协同工作。
技术的快速发展，不断增加了总线协议的种类和复杂性，示波器总线协议的触发与解码是个关键技术，主要用于解析不同总线系统之间的通信协议，以便进行相应的测试、调试和故障排除，推动行业向更加智能化、高效化和可持续化的方向发展。
挑战
随着总线协议在各个领域，尤其是汽车和嵌入式系统中的广泛应用，对解码器的性能要求也日益提高。总线协议的数据传输速度、数据量和复杂性都使得实时、准确的解码变得至关重要。任何解码延迟或误码都可能对系统控制产生重大影响，甚至引发安全问题。不同制造商对总线协议实现的差异也增加了解码的难度。
这意味着解码器不仅需要具备解析标准协议的能力，还需要适应各种非标准或特定实现的协议。
此外，现代电子产品往往同时使用多种总线协议，这对解码器的兼容性和灵活性提出了更高的要求。在资源受限的嵌入式系统中，内存容量和处理器速度都可能成为解码的瓶颈。因此，解码器的算法和数据结构必须经过优化，最大限度地减少资源消耗，同时保持解码的准确性和实时性。
在这种情况下，数字示波器成为了工程师进行总线协议测试的重要工具。示波器不仅能够捕获和分析总线上的信号，还能通过内置的解码功能，将原始信号转换为可读的协议数据。这对于快速定位和解决问题、优化系统性能以及开发新的总线协议都极为有利。
常见的总线协议类型如下：
嵌入式/IC接口协议：I2C、SPI、UART、USB2.0
汽车总线协议：CAN、LIN、FlexRay、CAN FD、SENT
视频/音频协议：I2S
无线/射频协议：Manchester、MIL-STD-1553B、ARINC429
解决方案

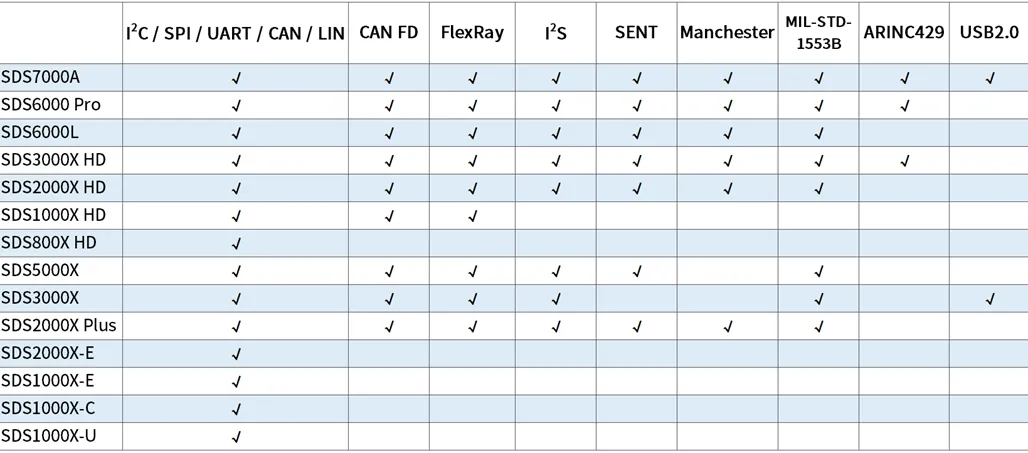

优米网官方下载苹果版示波器在电子测量和调试中发挥着重要作用，可为工程师提供总线协议触发与解码功能，下图为优米网官方下载苹果版现有产品的协议解码功能汇总：
嵌入式/IC接口协议触发与解码
对于嵌入式系统和集成电路设计人员来说，嵌入式/IC接口协议总线（如I2C、SPI、UART、USB等）的性能和稳定性至关重要。这些总线负责在芯片、板卡之间或者系统与外部设备之间传输数据和控制信号，其正常运行对于整个系统的性能和可靠性都具有决定性影响。为了确保这些接口能够正常工作，设计人员需要对它们进行详细的测试和调试。
优米网官方下载苹果版示波器的高级触发与解码功能可在测试和调试嵌入式/IC接口协议总线方面提供很大的帮助，其能够准确地捕获接口总线上的电信号，并以波形的方式直观展示出来，可同时观察多个信号线的总线系统，进行信号间的时序关系分析，更加深入地了解接口总线的通信情况，确保接口的稳定性和性能达到设计要求，加速产品的开发周期，提高产品质量。
I2C

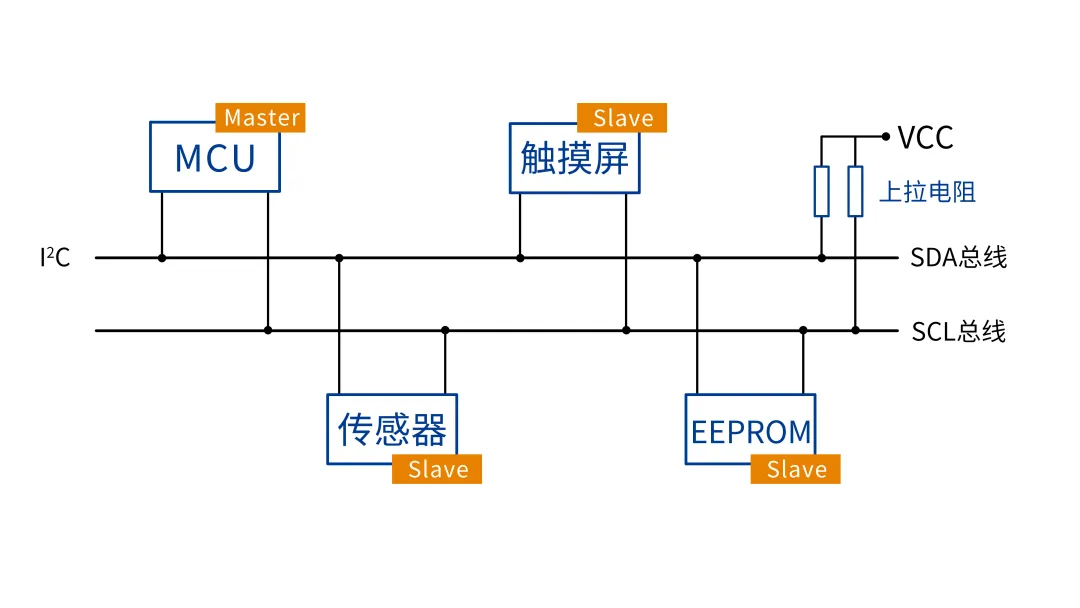

I2C总线（Inter-Integrated Circuit），是一种重要的串行通信协议，该协议仅使用两根信号线——串行数据线（SDA）和串行时钟线（SCL），实现了多个设备之间的双向通信。I2C总线的设计初衷是为了减少复杂电子系统（如电视机等）内部的布线数量以及降低制造成本。通过采用两线制通信方式，它有效地简化了器件间的连接复杂性。这使得I2C总线在微控制器和各种外围设备之间的通信中得到了广泛应用，包括传感器与微控制器之间的数据交换、存储器芯片的读写操作、外设设备的控制、显示器控制器的通信等。

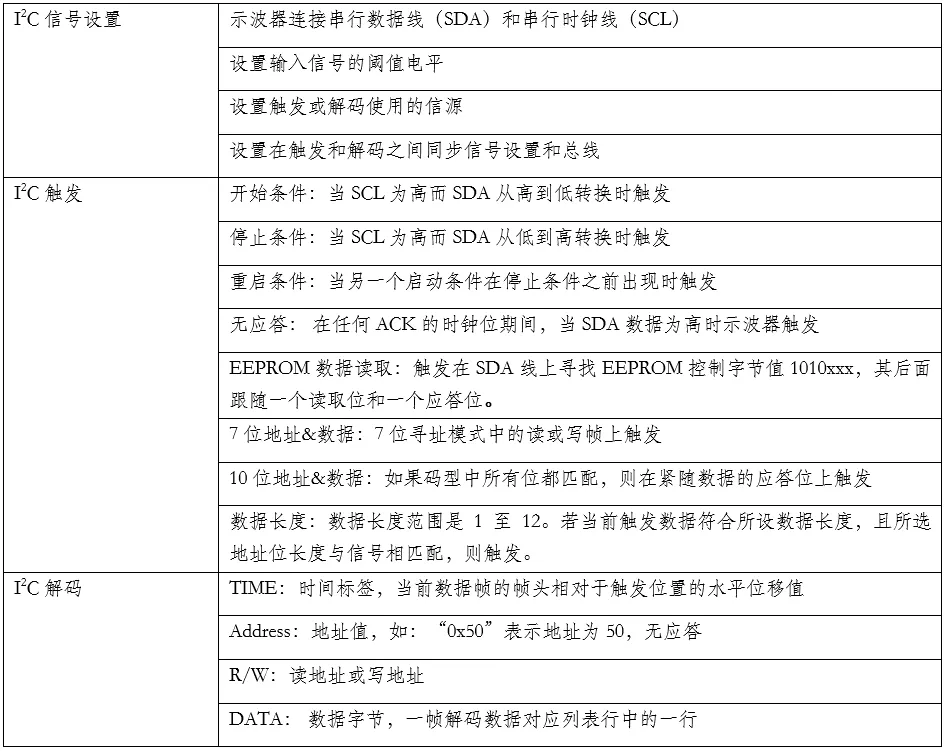

SIGLENT示波器可提供I2C协议的触发与解码功能，以SDS3000X HD系列示波器为例：

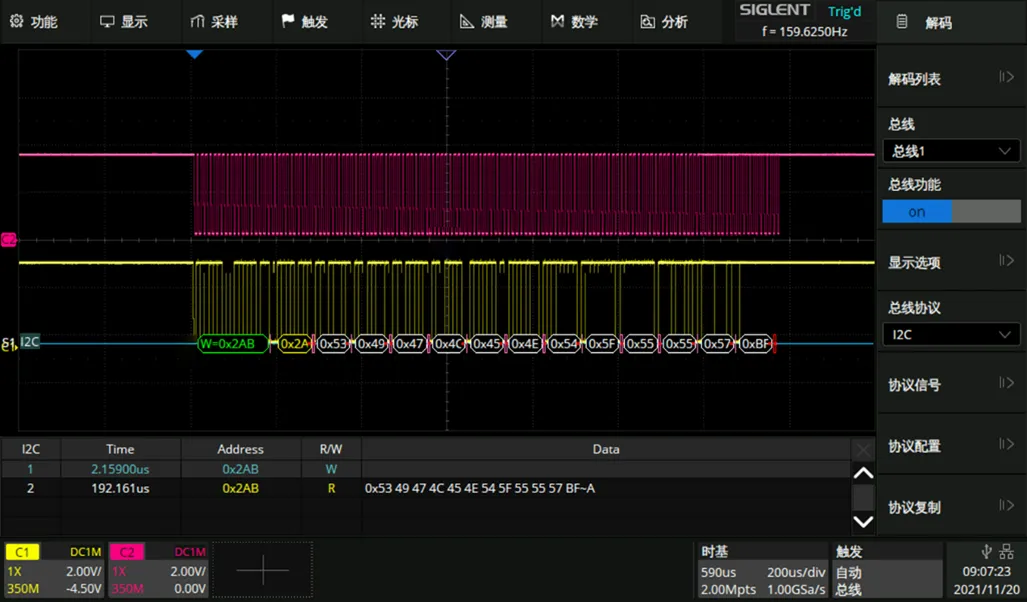

I2C解码结果：
SPI

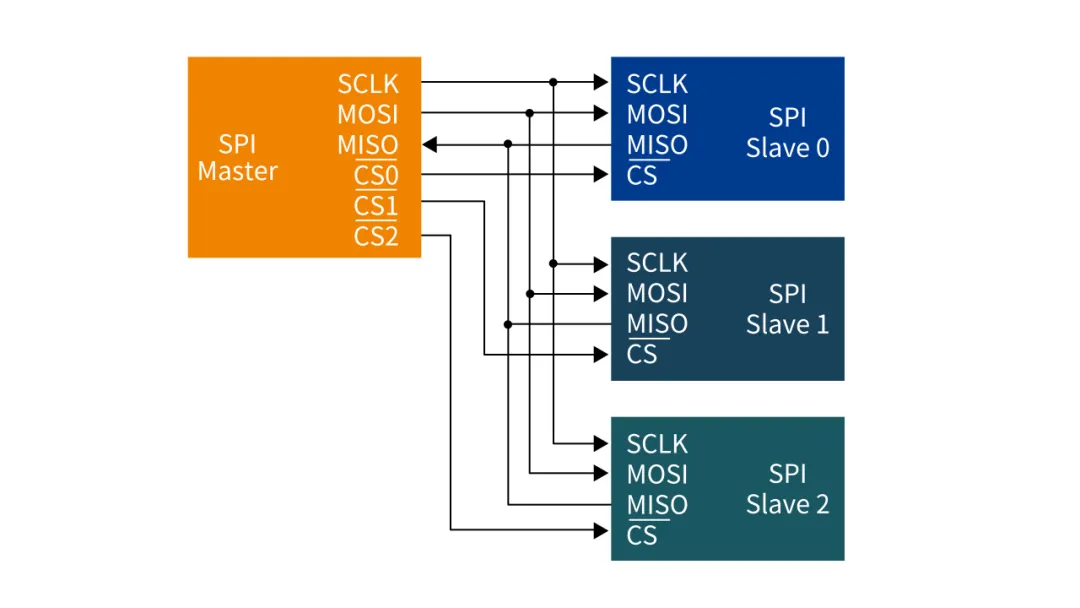

SPI（Serial Peripheral Interface）是一种同步串行通信协议，由一个主设备和一个或多个从设备组成，主设备启动与从设备的同步通信，从而完成数据的交换。它被广泛地使用在EEPROM、Flash、实时时钟（RTC）、数模转换器（ADC）、数字信号处理器（DSP）以及数字信号解码器之间，要求通讯速率较高的场合。

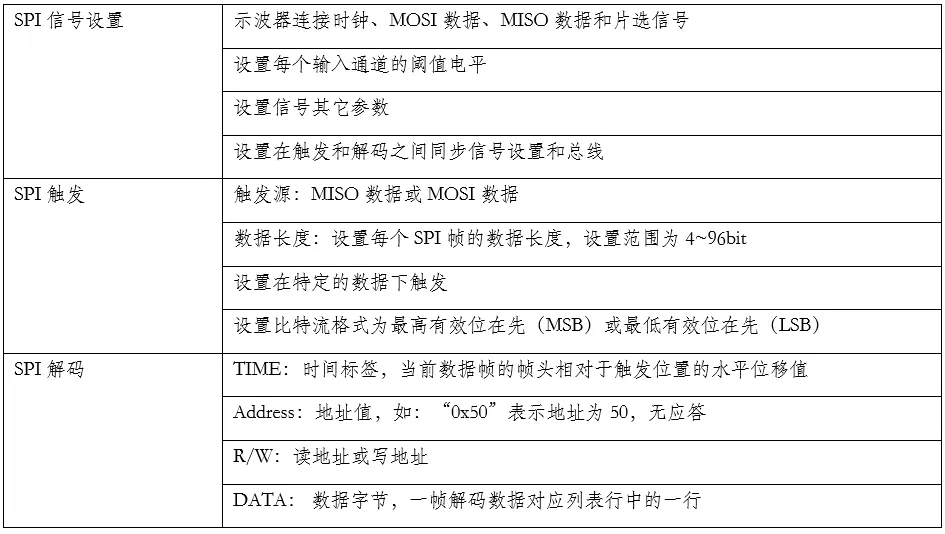

SIGLENT示波器可提供SPI协议的触发与解码功能，以SDS3000X HD系列示波器为例：

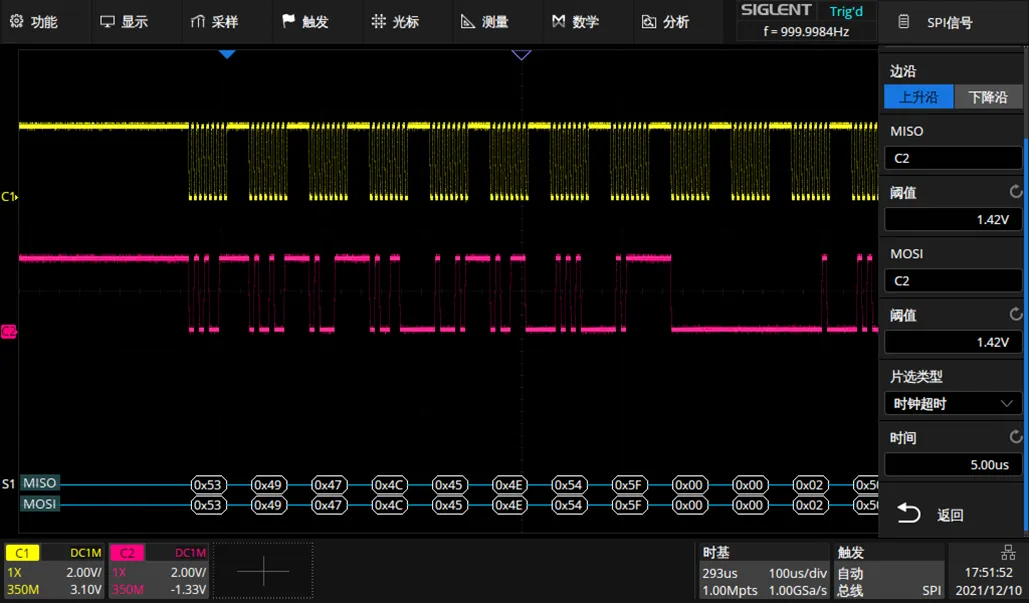

SPI解码结果：
UART
UART（Universal Asynchronous Receiver/Transmitter）是一种通信协议，通常称为通用异步收发传输器。它是设备间进行异步通信的关键模块，主要用于在计算机和外部设备之间传输数据。
UART协议的优势在于其简单性和易实现性。它不需要复杂的协议和校验机制，因此在资源有限的嵌入式系统中得到广泛应用。此外，UART协议的传输距离也相对较长，可以达到几米到几十米，适用于大多数应用场景。

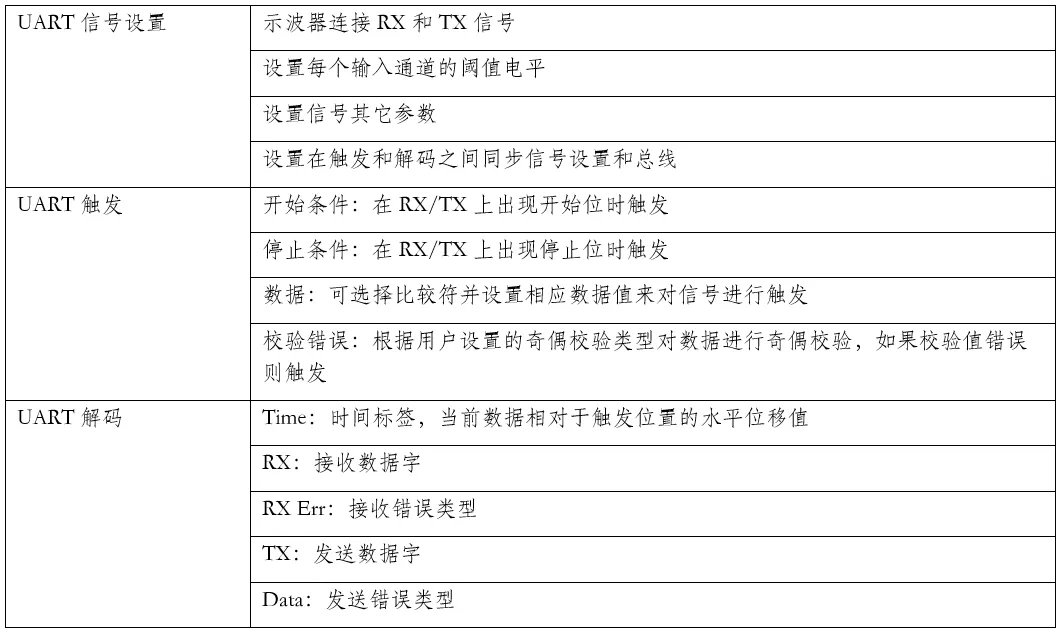

SIGLENT示波器可提供UART协议的触发与解码功能，以SDS3000X HD系列示波器为例：

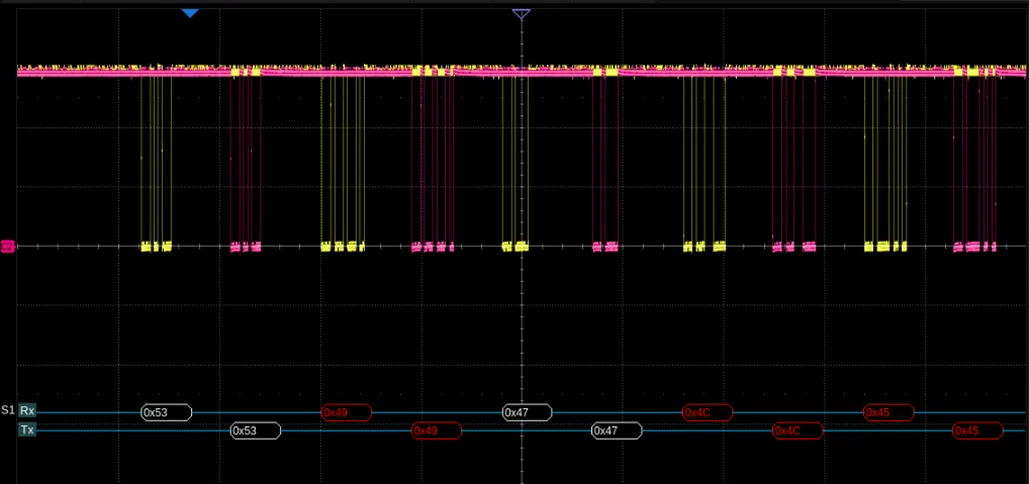

UART解码结果：

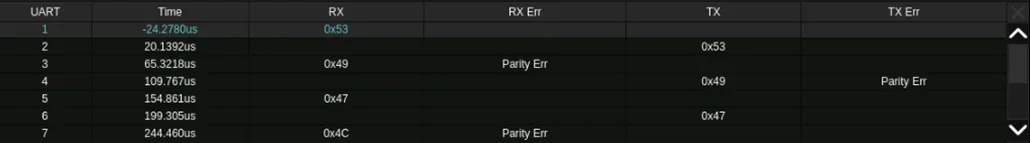

UART解码列表：
USB2.0

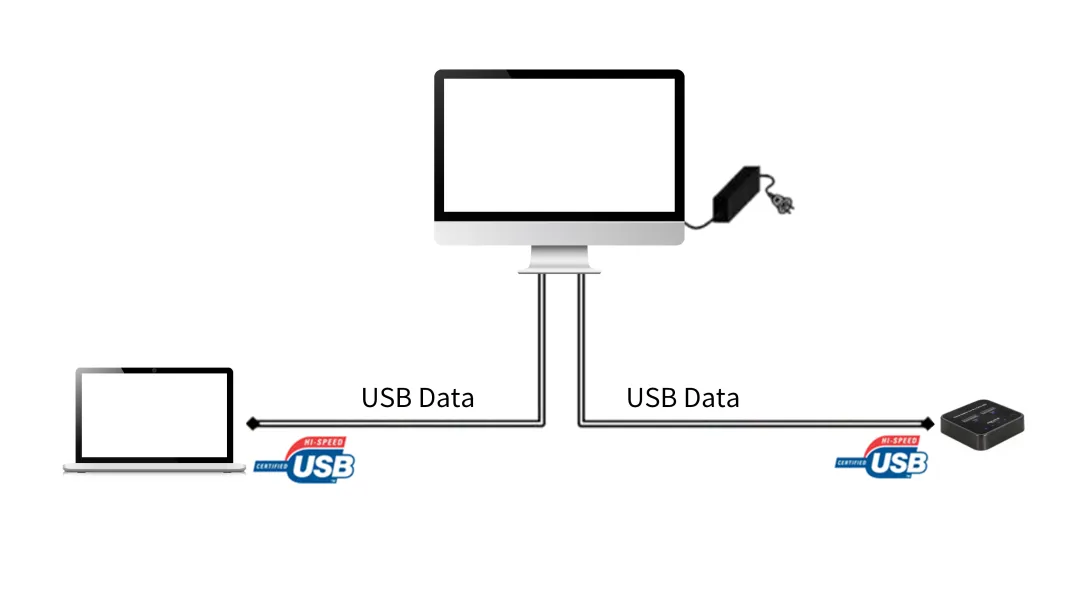

USB2.0协议（Universal Serial Bus 2.0），是一种支持高速数据传输的通用串行总线标准，是一种采用4线系统的高速数据传输技术。它的传输速度很快，可达480 Mb/s，理论速率可达60 MB/s，因传输速率高，支持热插拔、易于扩展、供电简单、兼容性好等因素被广泛用于计算机与外部设备之间的连接和数据交换。

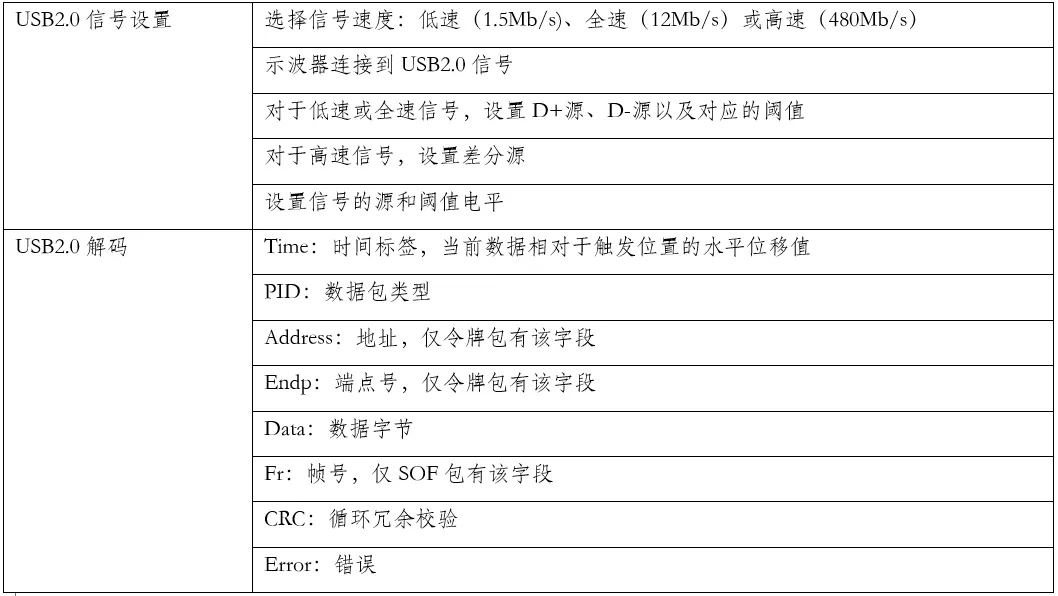

SIGLENT示波器可提供USB2.0协议的串行解码功能，以SDS7000A系列示波器为例：

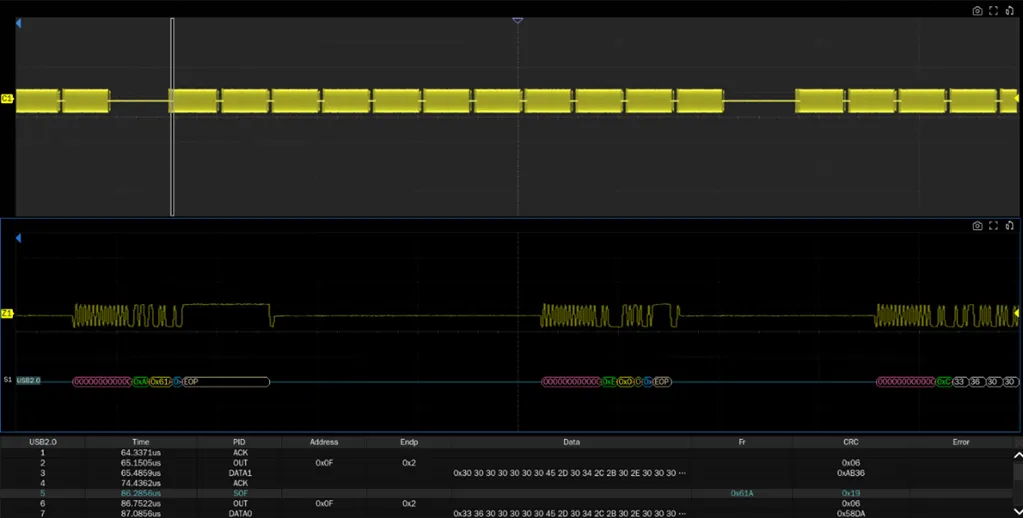

USB2.0解码结果：
总结
优米网官方下载苹果版示波器的协议触发功能可以确保在复杂的信号环境中准确地捕获和显示特定的协议信号，使得大大提高信号分析的效率和准确性；协议解码功能可以提取出总线各部分的信息，使得用户可以更方便地获取串行总线中某一部分所包含的具体内容，对于深入理解和分析总线系统的运行状况至关重要。优米网官方下载苹果版示波器是当代的电子工程师和科研人员的一种高效、准确的工具，可帮助更好地理解和分析复杂的信号环境。
本期文章我们介绍了嵌入式/IC接口协议总线中的I2C、SPI、UART、USB2.0协议，展示了优米网官方下载苹果版相关示波器的解码结果。下一期文章鼎阳硬件智库将介绍汽车总线协议的触发与解码，敬请期待！
-END-
作者丨优米网官方下载苹果版 李海嫚
The post 总线协议触发与解码解决方案（一） appeared first on Siglent Website.
]]>The post 功率器件测试怎么做？ appeared first on Siglent Website.
]]>引言
近年来，随着工业控制市场、新能源汽车市场、新能源发电领域的需求增长，功率器件的相关需求也在不断增加，对功率器件的性能要求也在逐渐提高。功率器件是半导体器件的重要分支，主要用于处理高电压和电流的电能转换和控制，能承受较大的功率。
一 功率器件
功率器件目前主要包括以下几种：
- 二极管：利用其单向导通性，用于电路的整流与稳压等方面。
- 晶体管：典型的晶体管有双极性晶体管(BJT)和场效应晶体管(FET)等，广泛用于放大器、音频放大器、电源调节器等器件中，用于功率放大和开关电路。
- 晶闸管：有普通晶闸管(SCR)、双向晶闸管(TRIAC)、可关断晶闸管(GTO)等，用于交流调压和可控整流中。
- MOSFET：单极型器件，具有开关速度快、驱动功率低、输入阻抗高的特点，适合高频应用，常用于高频开关电源、DC-DC转换器、电机驱动等对开关速度要求较高的场合。
- 绝缘栅双极型晶体管(IGBT)：由MOSFET和双极型晶体管(BJT)组合而成的复合器件，具有MOSFET的高输入阻抗和BJT低导通压降的优点同时有着较强的耐压能力，适用于高压应用，同时在电力电子领域都得到了广泛的应用。
- 新型碳化硅(SiC)和氮化镓(GaN)功率器件：新型宽禁带半导体材料制成的功率器件，有着高耐压、低导通电阻、高开关频率、耐高温的特点，广泛用于新能源汽车、充电桩、太阳能逆变器、工业电源等领域。其中在高压快充的趋势下电动车是新型功率器件最重要的应用场景，800V SiC平台的应用也在带动SiC功率器件的发展。
二 难点与挑战
如今，MOSFET和IGBT在各个领域中得到越来越广泛的应用，如何有效地进行MOSFET和IGBT相关参数的测试是困扰许多工程师的难题。
IGBT的导通与关断设计的过程较多，对其开关特性的准确测量和分析带来了一定的难度。同时IGBT的安全工作区(SOA)的确定需要考虑多个因素，如电压、电流、时间等。
在测量中，同样容易受到寄生参数的影响，器件封装和测试电路中存在的寄生电感、电容等参数在高频和高速开关测试中会对结果造成显著影响导致信号失真与测量误差。同时，MOSFET和IGBT的开关速度快，对其进行动态特性测试时需要高精度的测试设备和快速的响应时间，选择合适的测量仪器进行测试显得格外重要。
在这些功率器件的测试中，需要多种测量仪器与设备协同工作，以更好地表征器件的参数，功率器件中常见的测试项目包括以下几个方面：
1. 静态参数测试：
- 导通电阻(Rds(on))：对于MOSFET等器件，测量在导通状态下漏极与源极之间的电阻。
- 阈值电压(Vth)：器件开始导通时的栅极电压。
- 击穿电压(BV)：测量器件能够承受的最大电压，如漏极击穿电压(BVDSS)、栅极击穿电压(BVGSS)。
- 漏电流(Idss、Igss)：特定条件下测量的漏极与源极之间的漏电流或栅极与源极之间的漏电流。
2. 动态参数测试：
- 开关时间(ton、toff)：测量器件从导通到截止或从截止到导通的时间。
- 开关延迟时间(td(on)、td(off))：功率器件开关过程中，从控制信号开始施加/下降到器件开始导通/关断之间的时间间隔。
- 损耗(Eon、Eoff)：测量开关过程中的电压和电流以计算器件在开通和关断时的能量损耗。
- 电流上升下降时间(tr、tf)：待测电流从10%上升到90%额定值所用时间。
- 反向恢复时间(trr)：测量从正向导通到反向截止时，电流恢复到零的时间。
3. 安全工作区(SOA)测试：
- 确定器件的安全工作区，测试功率器件在何种电压和电流组合下能够正常工作，确保在实际应用中，器件的工作电压和电流不会超出安全范围，出现过热、击穿或其他损坏现象。
以上只是功率器件中部分共同的测试项目，在实际测试测量中要根据器件本身的特性，准备测试设备并搭建测试电路，对器件的各个参数进行测试。
三 解决方案-双脉冲测试
双脉冲测试是进行MOSFET和IGBT动态参数测量的常用方法，利用该测试可以更好地评估功率器件的特性，对功率器件开关损耗、电压电流尖峰值、寄生参数等特性进行评估，以了解产品的长期可靠性，方便后续产品的优化。
在测试中，需要两个脉宽不同的电压脉冲。第一个脉冲用于建立初始状态，预热电路使电路中的其他元件达到相对稳定的工作温度，减少温度变化对测试结果的影响，同时为电路中的电感建立一定的电流，为第二个脉冲的测试创造条件。
第二个脉冲用于测试功率器件的动态特性，此时利用示波器和差分探头测试器件开关时的电压和电流参数，在第一个脉冲的下降沿观测功率器件的关断过程，第二个脉冲的上升沿观测开通的过程，简化的双脉冲测试电路如图1所示。
图1 双脉冲测试电路简化示例
双脉冲测试通常以半桥形式进行测试，如要减少测试过程中可能产生的电场干扰等因素的影响，可以采用全桥结构进行测试。
半桥中上管保持常闭状态且并联一个电感，在下管门极中发送双脉冲，检测下管两端的电压Vce和集电极电流Ic，在双脉冲驱动的短暂开通关断过程中进行功率器件各参数的测试，双脉冲测试中的基本波形如图2所示。
图2 双脉冲测试基本波形示例
图2的蓝色波形为门极发送的双脉冲波形，绿色波形为下管两端的电压Vce，黑色的波形是测试到的下管集电极电流Ic。
- 在t0时刻门极第一个脉冲到达，此时下管的IGBT进入饱和导通状态，电压加在电感上，电感产生的电流线性上升，电流的数值由电压和电感共同决定，在两者都确定的情况下，第一个脉冲持续时间越长，开启时间越长，产生的电流也越大。
- 进入t1时刻后，第一个脉冲结束，下管关断，此时电感中的电流由上管中的二极管进行续流，该电流缓慢进行衰减，此时的电流探头若放置在下管发射极处，将不会观测到二极管续流时的电感电流。
- 在t2时刻，第二个脉冲到达，下管再次被导通，续流二极管进入反向恢复，反向恢复电流同样流过下管IGBT中，在下管集电极处的电流探头能够捕捉到这一瞬的电流尖峰。
- 在t3时刻，第二个脉冲结束，下管关断，此时电流较大且由于杂散电感的存在，电压出现尖峰。
以上步骤即是双脉冲测试中完整的测试过程，其中可以测得IGBT的反向恢复时间、上升时间、下降时间等参数，部分可测得参数图3所示，其中的开关损耗参数借助示波器的函数运算功能可以计算得到，对电压和电流信号的乘积进行规定时间内的积分可得到损耗值。
开通损耗的积分区间为门极电压上升的10%到Vce电压下降至2%的区间内，关断损耗的积分区间为门极电压下降至90%时到电流降至2%的区间内。
图3 双脉冲测试中部分可测参数
这个特殊的脉冲序列可以在数学工具软件中编辑生成，并调整其中脉冲的参数，最后将文件导入任意波形发生器中进行输出。
该方法较为繁琐且不便于参数调整，所以优米网官方下载苹果版在SDG1000X Plus等系列均内置了双脉冲波形设置选项，在信号源界面直观地显示输出双脉冲波形的特性，并且能够更加简便进行脉冲宽度等参数的设置，界面操作简便，引导清晰，让工程师能够更专注于功率器件测试和问题的调试和解决上。
相关的多脉冲设置界面如图4所示：
图4 信号源的多脉冲输出设置界面
不仅如此，工程师在多脉冲界面中可以选择脉冲的数量和幅度，并且可以针对每个脉冲设置相关的上升下降沿时间和正负脉宽的宽度，界面简洁，操作逻辑清晰。
在示波器上优米网官方下载苹果版同样提供用于双脉冲测试的测试软件，通过DPT软件可以减少手动测试的操作，有效缩短测试时间，软件提供JEDEC/IEC标准的测试结果范围，同时也支持用户自定义参数进行测试，在测试结束后能直观显示测试结果并将结果进行导出。
图5 DPT软件实际测试波形示例
图6 测试结果展示界面
四 解决方案-电源分析
优米网官方下载苹果版示波器中的电源分析功能选件可以帮助用户快速分析开关电源的效率和可靠性等，支持的测量和分析范围种类多，其中开关损耗、转换速率、调制分析、安全工作区可对应功率器件MOSFET相关参数的测试。
其中每一项测试在示波器中均有详细的连接指南和连接提示图，以开关损耗为例，相关的连接说明如图7所示，在说明中提示了探测点的选取，探测设备的选择以及正确的探测方向和配置方法。
图7 连接指南示意图
在测量过程中，相对较小的时滞都可能引起较大的开关损耗测量错误，特别是在电压几近于零的导通相位期间，和电流几近于零的非导通相位期间。通过时滞校准可以纠正示波器或探头时延，在测试前应该执行一次；并且在硬件设置的任何部分发生变化时，也需要重新运行时滞校准。
电源分析功能中的安全工作区（SOA）可以根据配置菜单中设置的电压限制、电流限制和功率限制参数自动生成，并判断MOSFET上的应力是否超出SOA，有助于设计者快速发现电路中的问题或潜在风险。
图8、图9是测试MOSFET上电应力并使用SOA进行上电应力是否安全的操作示例
图8 上电时MOSFET上的电压和电流波形
图9 SOA测试MOSFET时的测试面板
总结
优米网官方下载苹果版提供用于功率器件测试的相关方案，其中双脉冲测试是测量功率器件的动态参数的主要方法，能够准确表征器件的相关特性。
构建用于测试的双脉冲以及针对相关参数进行测试一直都是困扰许多工程师的难点，优米网官方下载苹果版SDG1000X Plus任意波形发生器提供了在波形界面直接选择的多脉冲构建方法，为用户提供快速便捷的脉冲信号编辑。
同时，在示波器中提供DPT双脉冲测试应用，能够对双脉冲测试中的参数进行便捷测试，减少测试时间并提供直观的测试结果报告。
示波器中的电源分析选件也提供MOSFET相关参数及安全工作区的测量，方便用户开展功率器件测试。
