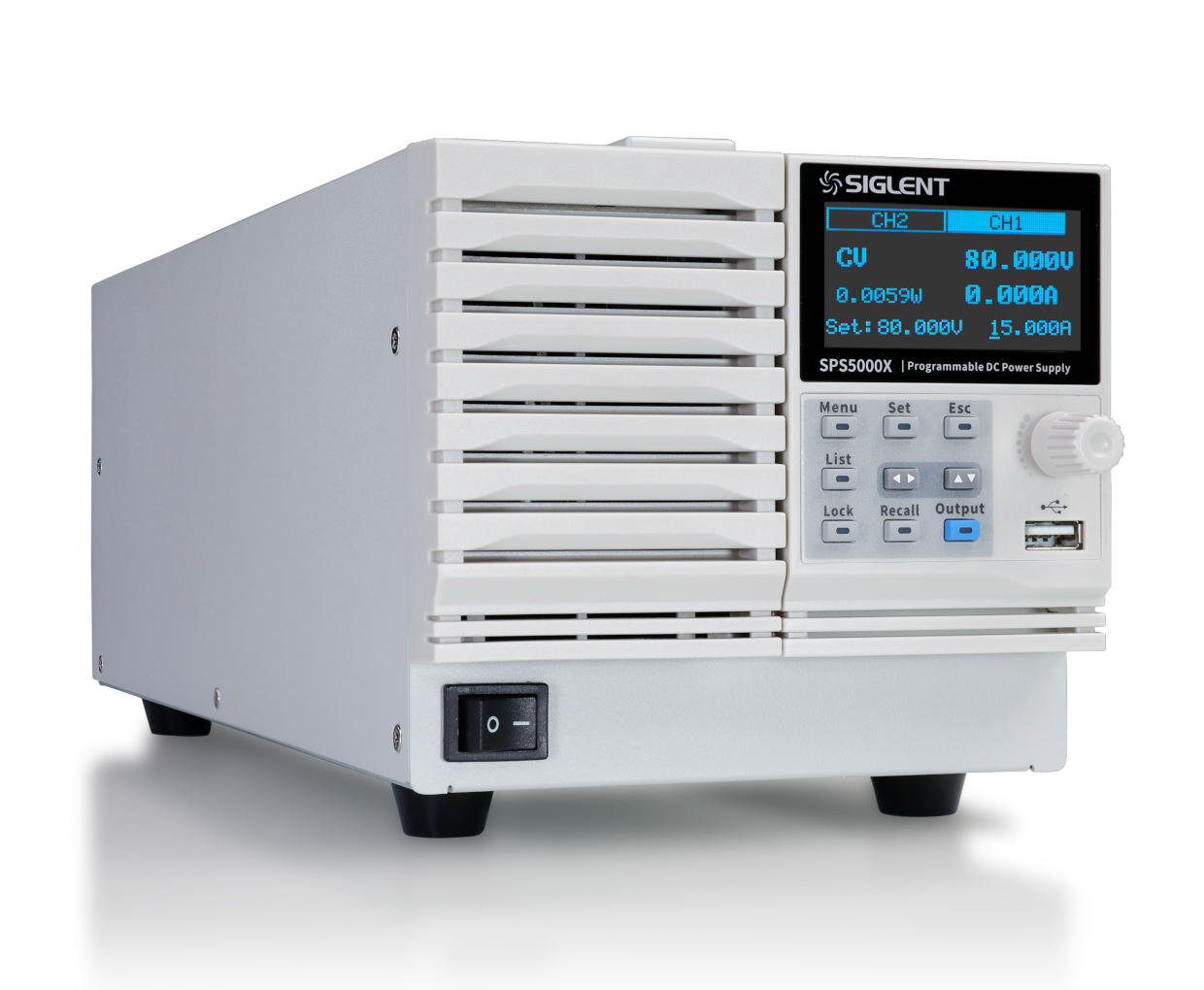

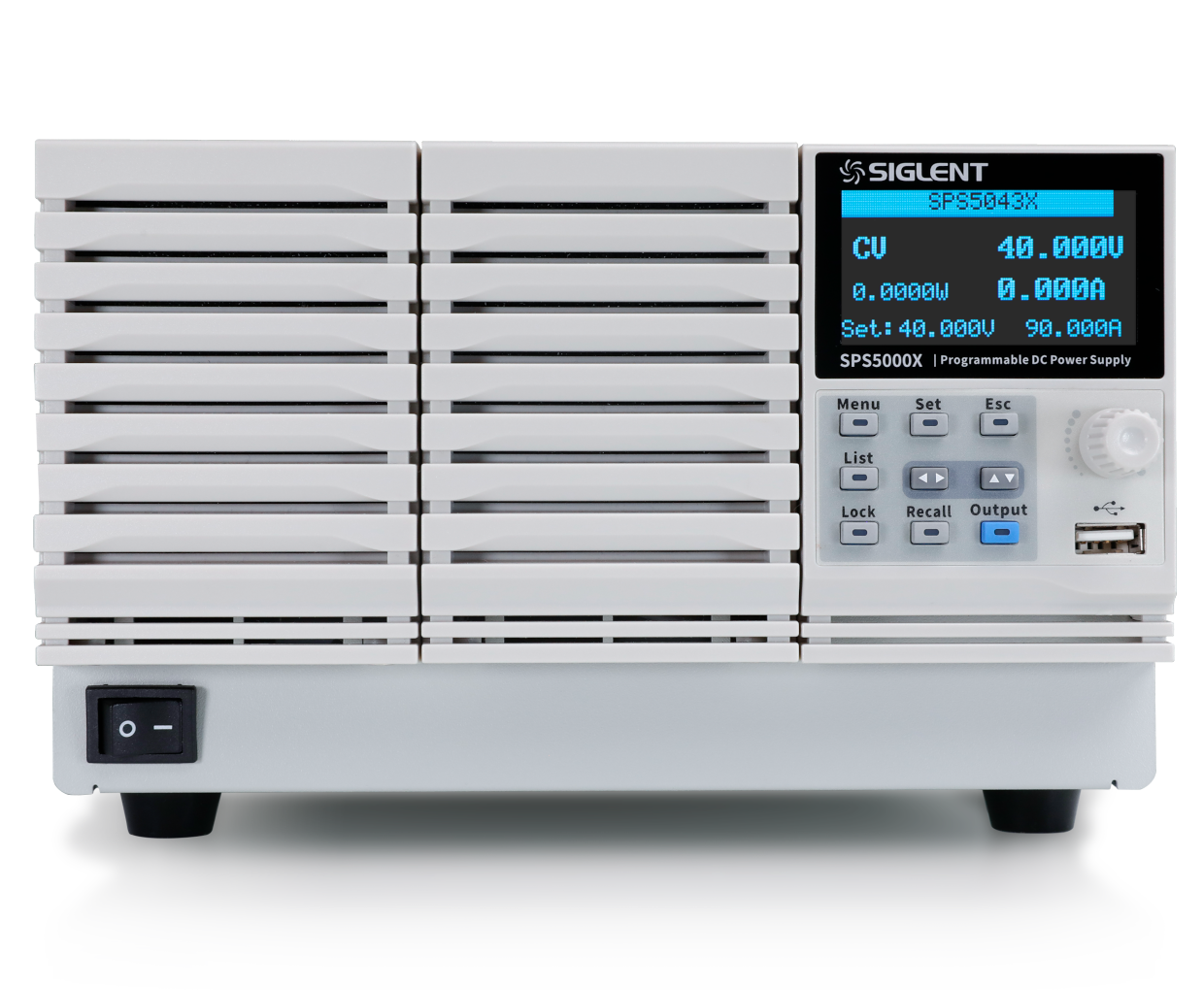

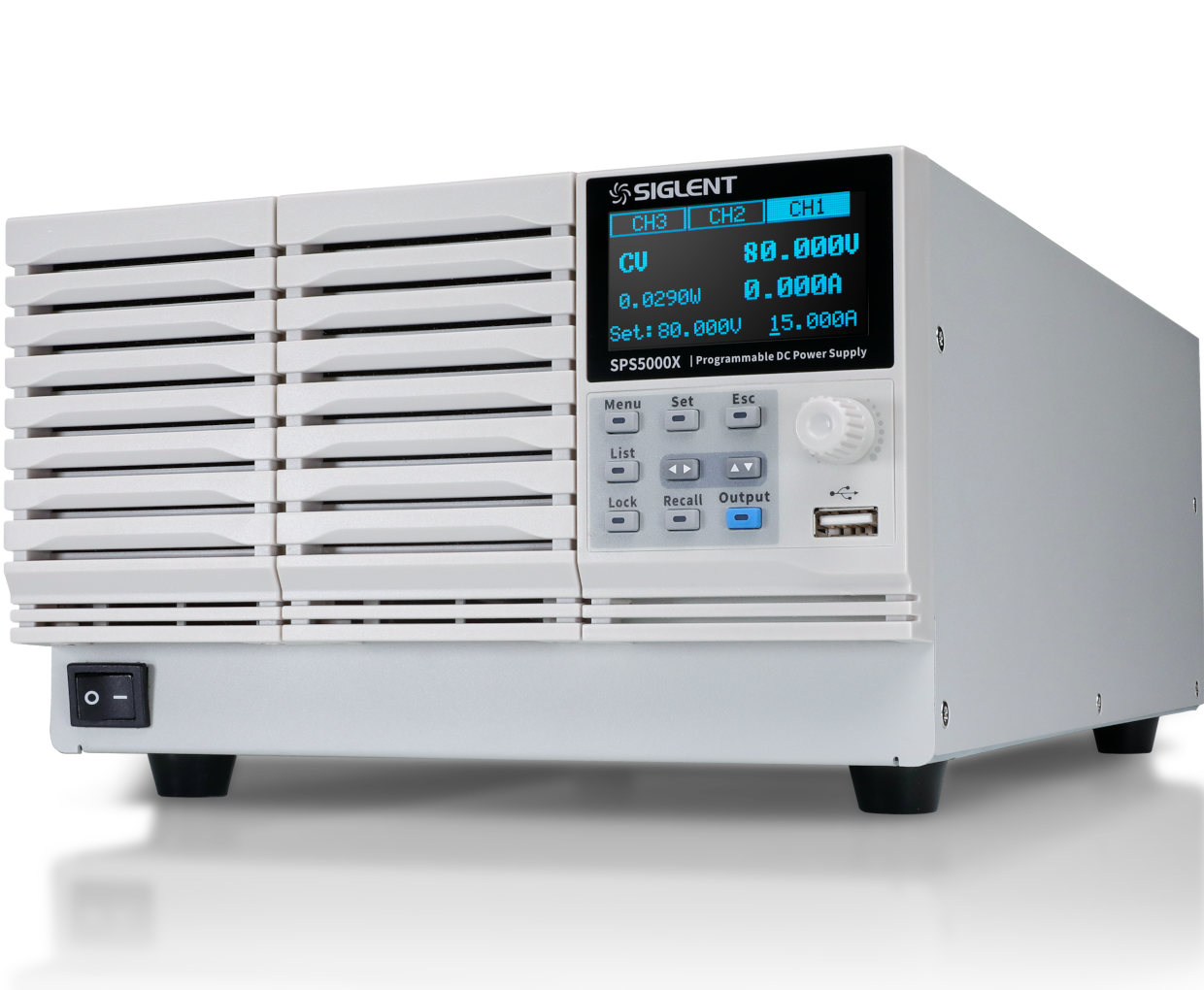

宽范围可编程直流开关电源

SPS5000X系列

SPS5000X

通道输出

1通道

50 V/10 A/180 W

显示

2.4英寸OLED屏

分辨率

1 mV/1 mA

SPS5000X

SPS5000X

Created with Pixso.

产品简介

SPS5000X系列宽范围可编程直流电源,具有多种电压电流输出组合,输出功率180 W~1080 W,灵活的单路至三路输出,支持面板编程、定时输出和上位机远程控制,兼容性强,适合多种测试环境。

主要特性

  • 额定输出电压:40 V / 50 V / 80 V / 160 V
  • 额定输出功率:180 W / 360 W / 720 W / 1080 W
  • 宽范围输出,上升下降斜率可调
  • CV/CC优先,尤其适用于电池和LED产业
  • 可配置三通道时序输出
  • 170°宽视角OLED屏,远程网页控制

产品优势

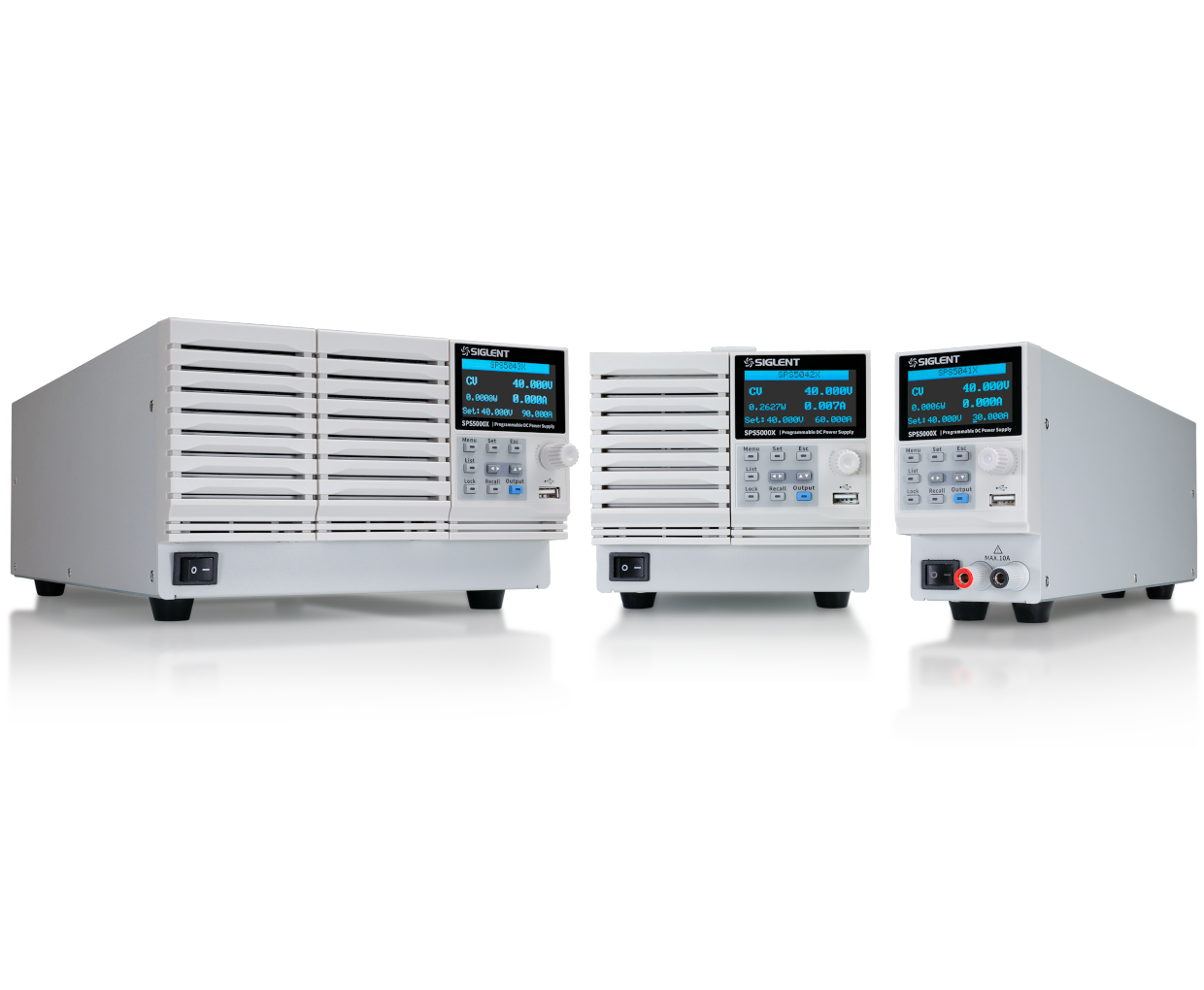

多组合输出

SPS5000X系列包含多种输出电压(40 V, 50 V, 80 V,160 V)和电流组合(7.5 A~90 A),额定输出功率包含180 W,360 W,720 W,1080 W。单通道型号可支持最多2台串联,3台并联,双通道和三通道型号也可以支持通道间的串并联。

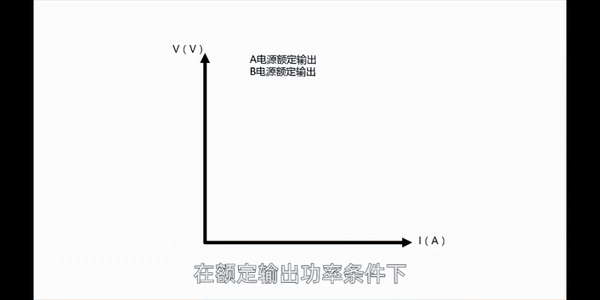

宽范围输出

区别于传统电源的矩形输出范围,SPS5000X在限定输出功率条件下,电压电流量程自动切换,在一台电源上实现多种电压和电流的组合输出。因而提供了更宽的电压电流输出范围,极大的提高了电源的利用率。

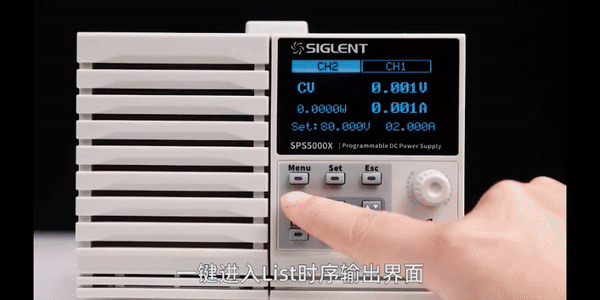

LIST时序输出

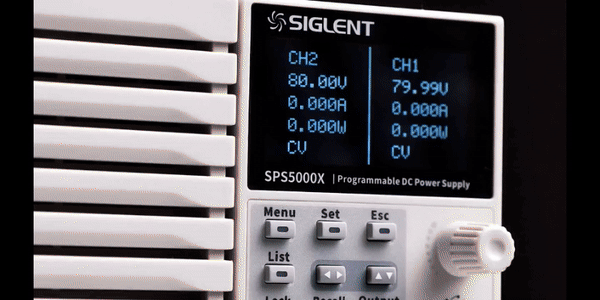

SPS5000X系列支持最多三个通道,高达50步时序输出。用户可在机器前面板进行时序输出参数设置,也可通过远程网页控制功能,进行更快捷方便的设置。在LIST功能下,可设置输出电流,电压,输出延迟时间,持续时间,上升下降斜率等参数。

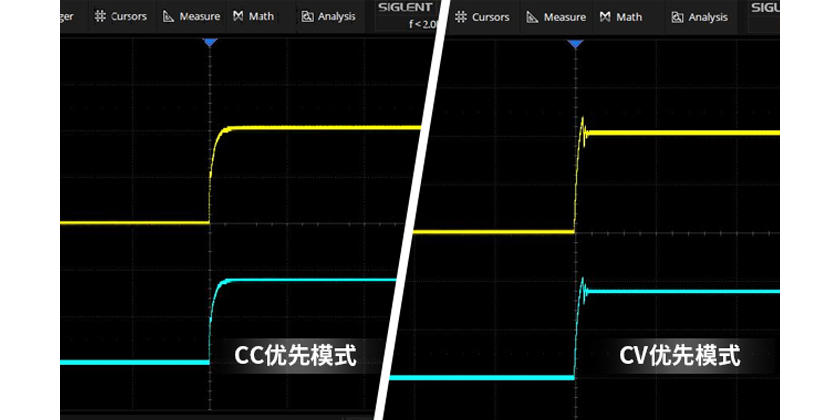

CC/CV优先模式

CC优先模式下,使电源输出打开瞬间优先运行在CC模式,有效限制了浪涌电流和过冲电压的发生。

CV优先模式下,输出电压快速达到设置电压值,在某些特殊应用场合:比如LED测试,就会在电源输出启动时候,当电压达到LED的正向导通电压Vf时出现浪涌电流和过冲电压。

多种策略保护

过流保护(OCP)、过压保护(OVP)、过温度保护(OTP),过功率保护(OPP)

进入保护模式,电源会关闭输出。长按ESC键2秒解除保护状态

进入过功率保护(OPP),系统将启动限功率模式,最大输出功率为额定功率的105%左右。

配置您的仪器

产品型号

加入对比 产品型号最大单路输出电流最大单路输出电压最大输出功率通道数显示分辨率设定精度回读精度 价格

资料下载

通用
Created with Pixso. Created with Pixso.

产品
描述
USB数据线
USB数据线

USB数据线,用于仪器与PC通信。使用前,需要在PC端安装NI-VISA驱动。

电源线
电源线

仪器标配一根符合用户所在国家标准的电源线。不同地区的附加电源线可以单独购买。

SPS5000X快速指南
SPS5000X快速指南

仪器标配的快速指南

SPS5000X检验证书
SPS5000X检验证书

出厂检验证书,如需可追溯校准报告,请联系第三方机构自行校验。

SPS5000X输出保护罩
SPS5000X输出保护罩

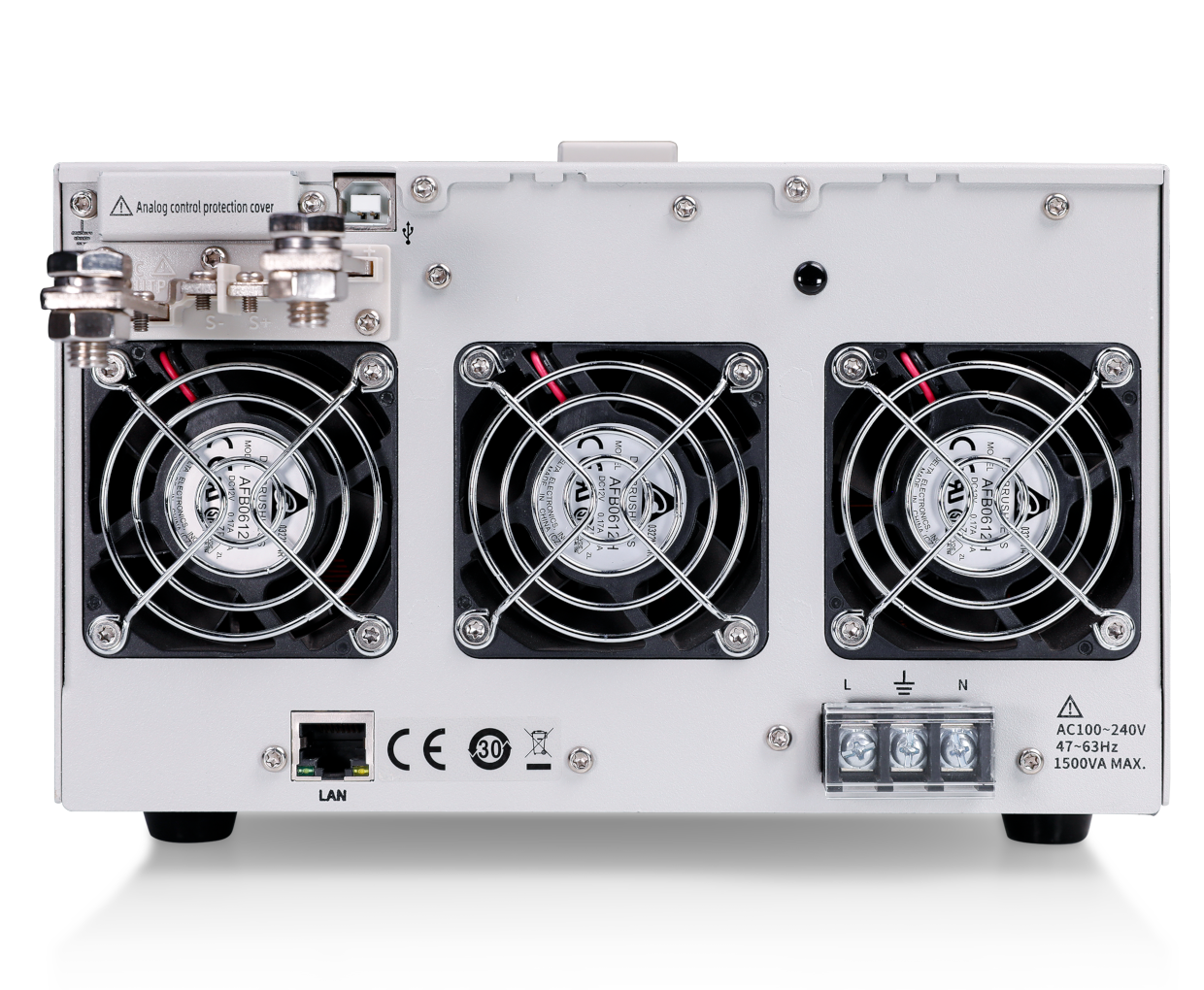

后面板输出接口保护壳。防止人员误触输出口触电。

通用
Created with Pixso. Created with Pixso.

产品
描述
SPS5000X-RMK
SPS5000X-RMK

SPS5000X系列开关电源专用机架安装套件。

SPS5000X 并联线
SPS5000X 并联线

并联最高3台相同型号机器

SPS5000X 串联线
SPS5000X 串联线

串联两台同型号机器

30A 测试线
30A 测试线

30A 测试线

相关下载

手册下载 下载
固件下载 下载
软件下载 前往下载
